راهنمای جامع و تخصصی بلبرینگ ۶۲۰۲؛ مشخصات فنی، ابعاد و کاربردها
در میان تنوع گسترده قطعات دوار در صنایع مکانیک و مکاترونیک، بلبرینگ ۶۲۰۲ به عنوان یکی از پرمصرف‌ترین، اقتصادی‌ترین و کارآمدترین یاتاقان‌های غلتشی به‌شمار می‌رود. این قطعه مهندسی عضو شناخته‌شده‌ای از سری بلبرینگ‌های شیار عمیق تک‌ردیفه (Deep Groove Ball Bearings) سری ۶۲۰۰ است. بالانس ایده‌آل میان ابعاد فشرده، قابلیت دوران در سرعت‌های بسیار بالا (High-Speed Performance)، گشتاور اصطکاکی پایین و سهولت نصب، ۶۲۰۲ را به انتخابی اول در زنجیره تأمین کارخانجات تولیدی و بازار لوازم یدکی تبدیل کرده است.
در این مقاله، به کالبدشکافی ساختار متالورژیکی، استانداردهای ابعادی، انواع تیپ‌های آب‌بندی، ظرفیت‌های بارگذاری و کاربردهای میدانی بلبرینگ ۶۲۰۲ در صنایع گوناگون ایران می‌پردازیم.
1. تحلیل ساختار و مشخصات فنی (Technical Specifications)
بلبرینگ‌های شیار عمیق به دلیل طراحی ساده اما هندسه حرکتی دقیق، توانایی تحمل بارهای شعاعی خالص و همچنین مدیریت بارهای محوری (اکسیال) سبک تا متوسط از هر دو جهت را دارند. شیار ساچمه‌ها روی رینگ داخلی (Inner Ring) و رینگ خارجی (Outer Ring) به‌صورت قوس‌های عمیق ماشین‌کاری و سنگ‌زنی دقیق (Grinding & Super-finishing) می‌شوند تا تمرکز تنش به حداقل رسیده و لغزش روان ساچمه‌ها با کمترین اصطکاک صورت گیرد.

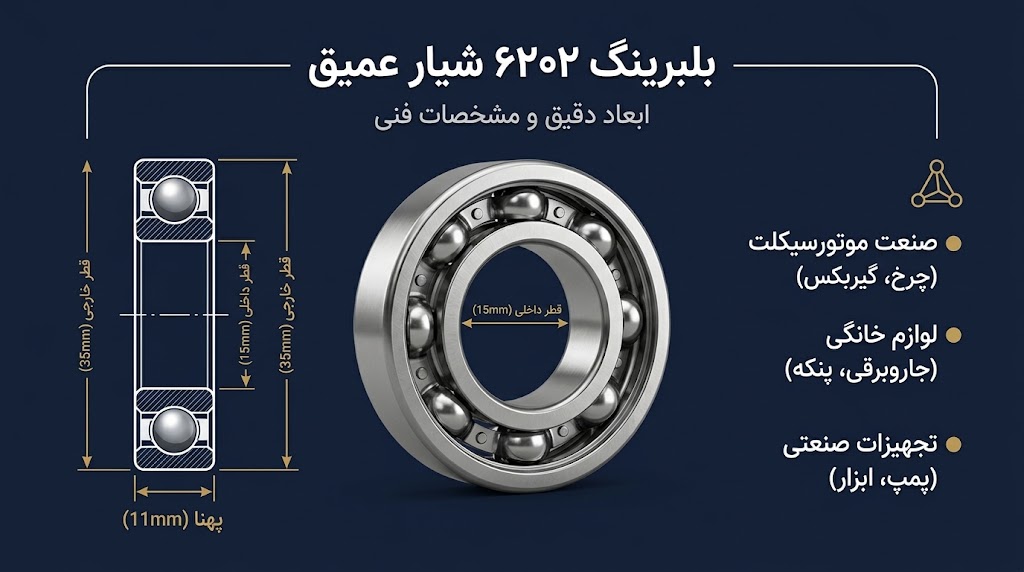

جدول مشخصات ابعادی استاندارد بر پایه استاندارد ISO 15
| ردیف | پارامتر فنی | اندازه (میلیمتر) | نماد استاندارد | اصطلاح تخصصی لاتین |
| ۱ | قطر داخلی (سوراخ شفت) | ۱۵ | $d$ | Bore / Shaft Diameter |
| ۲ | قطر خارجی | ۳۵ | $D$ | Outside Diameter |
| ۳ | پهنا / ضخامت | ۱۱ | $B$ | Total Width |
| ۴ | شعاع پخ گوشه‌ها (حداقل) | ۰.۶ | $r_{min}$ | Chamfer Dimension |
نکته خوانش شماره فنی بر اساس استاندارد ISO:
پیش‌شماره «۶» نشان‌دهنده کلاس بلبرینگ‌های شیار عمیق است. رقم «۲» نشانگر سری بارگذاری سبک (Light Series) بوده و دو رقم آخر «۰۲» نمایانگر کد اختصاصی قطر داخلی است. بر اساس استاندارد جهانی بلبرینگ‌ها، کدهای ۰۰ تا ۰۳ قراردادی هستند که در این میان کد ۰۲ دقیقاً برابر با قطر داخلی ۱۵ میلیمتر تعیین شده است.
2. مشخصات بارگذاری و دینامیک حرکتی
بلبرینگ ۶۲۰۲ علی‌رغم اندازه جمع‌وجور، ظرفیت تحمل بار دینامیکی و استاتیکی قابل توجهی ارائه می‌دهد:
- ظرفیت بار دینامیکی : حدود ۷.۸ تا ۸.۱ کیلو‌نیوتن (kN)
- ظرفیت بار استاتیکی : حدود ۳.۷ تا ۳.۸ کیلو‌نیوتن (kN)
- حد بار خستگی : حدود ۰.۱۶ کیلو‌نیوتن (kN)
- سرعت مجاز دوران (Limiting Speed):
- در مدل‌های باز و دارای روغن‌کاری روغنی: تا ۲۲,۰۰۰ الی ۲۴,۰۰۰ دور در دقیقه (RPM)
- در مدل‌های کاسه‌نمددار با روان‌کاری گریسی: تا ۱۲,۰۰۰ الی ۱۷,۰۰۰ دور در دقیقه (RPM) بسته به نوع کاسه‌نمد
3. انواع تیپ‌ها و پسوندهای آب‌بندی در بلبرینگ ۶۲۰۲
نوع عایق‌بندی و حفاظت بلبرینگ تعیین‌کننده طول عمر مفید آن در محیط‌های کاری مختلف است:
۱. مدل باز (Open / بدون پسوند)
این نسخه فاقد هرگونه صفحه حفاظتی جانبی است. رینگ‌ها و ساچمه‌ها کاملاً نمایان بوده و برای محیط‌هایی کاربرد دارد که بلبرینگ در محفظه بسته روغنی (مانند داخل پوسته گیربکس موتور) غوطه‌ور است و نیاز به شستشو و چرخش پیوسته روغن دارد.
۲. مدل محافظ فلزی (ZZ یا 2Z)
این مدل مجهز به دو واشر فلزی پرس‌شده در طرفین است. محافظ‌های فلزی بدون تماس فیزیکی با رینگ داخلی عمل می‌کنند؛ بنابراین هیچ‌گونه اصطکاک سایشی اضافه‌ای تولید نکرده و برای دورهای بسیار بالا و محیط‌هایی با آلودگی خشک و پلیسه‌های درشت عالی هستند. این بلبرینگ‌ها با گریس باکیفیت کارخانه‌ای تا پایان عمر مفید روان‌کاری شده‌اند.
۳. مدل کاسه‌نمد لاستیکی تماسی (2RS / 2RSH / 2RSR)
در این مدل، لبه‌های لاستیکی مسلح به فولاد با شیار رینگ داخلی تماس فیزیکی دارند. این ساختار یک آب‌بندی فوق‌العاده در برابر نفوذ رطوبت، قطرات آب، غبار ریز و بخارات شیمیایی ایجاد می‌کند. به همین دلیل در تجهیزاتی مانند پمپ‌های آب خانگی، ماشین‌های لباسشویی و چرخ موتورسیکلت، اولویت قطعی استفاده با مدل 2RS است.
4. بررسی جامع کاربردها در صنایع و بازار ایران
بلبرینگ ۶۲۰۲ به دلیل تناسب ابعادی با شفت‌های ۱۵ میلی‌متری، یکی از کلیدی‌ترین قطعات خطوط مونتاژ و بازار لوازم یدکی کشور است:
الف) صنعت موتورسیکلت و وسایل نقلیه سبک
- توپی چرخ جلو و عقب: در موتورسیکلت‌های شهری و کلاسیک بازار ایران (نظیر خانواده طرح هوندا CG125، باکسر و تریل‌ها)، بلبرینگ ۶۲۰۲ در توپی چرخ استفاده می‌شود تا فشارهای ناشی از ضربات آسفالت، ترمزگیری و وزن سرنشین را با کمترین لقی خنثی کند.
- گیربکس و شفت‌های واسط: به عنوان یاتاقان نگهدارنده شفت‌های اولیه یا ثانویه در پوسته موتور برای انتقال گشتاور نرم دنده‌ها.
ب) لوازم خانگی و لوازم صوتی/مکاترونیک
- موتور جاروبرقی: آرمیچرهای جاروبرقی با دور بسیار بالا (گاهی بالای ۱۵,۰۰۰ دور) کار می‌کنند. استفاده از بلبرینگ ۶۲۰۲ با گرید سرعت بالا و لرزش کم (Z3V3) مانع از زوزه کشیدن و داغ کردن موتور می‌شود.
- پنکه‌های سقفی و پایه‌دار: بی‌صدا بودن چرخش در این تجهیزات حیاتی است؛ بنابراین بلبرینگ‌های گرید کم‌صدا (Low Noise) در محور روتور آن‌ها تعبیه می‌گردد.
- ماشین لباسشویی و ماشین ظرفشویی: در الکتروموتورهای درایو و برخی بخش‌های انتقال نیرو که نیازمند آب‌بندی دقیق در برابر نفوذ کف و رطوبت هستند.
ج) ابزارآلات برقی صنعتی (Power Tools)
- در محور اصلی یا روتور ابزارهایی مانند دریل‌های چکشی، بتن‌کن‌ها، مینی‌فرزها، پولیشرها و اره‌های عمودبر، ۶۲۰۲ نقشی محوری در مهار شفت تحت دورهای متغیر و لرزش‌های ضربه‌ای دارد.
د) بخش کشاورزی و تأسیسات آبرسانی
- پمپ‌های آب کوچک ساختمانی (پمپ‌های محیطی و بشقابی نیم‌اسب و یک‌اسب): در دو سمت استاتور برای چرخش آرام روتور در محیط‌های مرطوب با تیپ 2RS استفاده می‌شود.
- تجهیزات هوادهی مزارع پرورش ماهی، سم‌پاش‌های موتوری سبک و کف‌کش‌های کوچک.
5. مهم‌ترین علائم خرابی و راهنمای نگهداری پیشگیرانه
- ایجاد صدای سوت یا خرخر ناهنجار: نشان‌دهنده تحلیل رفتن فیلم روغن/گریس یا تخریب متالورژیکی ساچمه‌ها (Pitting / Flaking).
- افزایش دمای غیرعادی پوسته: نشان‌دهنده جا زدن بیش‌ازحد سفت (Over-tightening)، پر کردن بیش‌ازاندازه گریس درون محفظه یا لقی نامناسب.
- لرزش محسوس شفت: ناشی از بازی کردن رینگ‌ها روی شفت یا خرابی کیج (قفسه ساچمه‌ها).
توصیه نصب: هنگام جا زدن این بلبرینگ روی شفت ۱۵ میلی‌متری، به هیچ عنوان ضربه مستقیم با چکش به رینگ بیرونی وارد نکنید؛ نیرو باید صرفاً از طریق بوش مناسب به رینگ داخلی (Inner Ring) هدایت شود تا ساچمه‌ها آسیب نبینند.
6.سوالات متداول تخصصی
سوال: علت صدا دادن بلبرینگ ۶۲۰۲ در جاروبرقی یا موتور چیست؟
پاسخ: خشک شدن گریس داخل بلبرینگ، نفوذ گرد وغبار به دلیل کیفیت پایین کاسه‌نمد، یا خرابی ساچمه‌ها بر اثر بار بیش از حد از دلایل اصلی ایجاد صدا و لرزش است.
سوال: آیا امکان استفاده از بلبرینگ C3 برای ۶۲۰۲ وجود دارد؟
پاسخ: بله، کلاس لقوی C3 دارای لقوی شعاعی بیشتری نسبت به حالت استاندارد است و برای برنامه‌هایی که حرارت بالایی تولید می‌کنند (مانند موتورهای پردور) توصیه می‌شود.
سوال: برای تعویض بلبرینگ دریل یا فرز، بلبرینگ ۶۲۰۲ با محافظ فلزی (ZZ) مناسب‌تر است یا کاسه‌نمد لاستیکی (2RS)؟
پاسخ: در ابزارآلات برقی پردور مانند مینی‌فرز و دریل، معمولاً نسخه ZZ (فلزی) به دلیل تولید اصطکاک کمتر و تحمل دور موتور بالاتر در اولویت قرار دارد؛ اما اگر در محیط‌های بسیار پر گردوغبار (مانند سنباده‌کاری و برش سنگ) کار می‌کنید، استفاده از نسخه 2RS (لاستیکی) به دلیل عایق‌بندی کامل‌تر در برابر نفوذ ذرات ریز ترجیح داده می‌شود.
سوال: آیا بلبرینگ ۶۲۰۲ در چرخ موتورسیکلت (مثل هوندا ۱۲۵) نیاز به گریس‌کاری دورهای دارد؟
پاسخ: خیر؛ بلبرینگ‌های مورداستفاده در چرخ موتورسیکلت از نوع کاسه‌نمددار دوطرفه (2RS) هستند که با گریس نسوز باکیفیت در کارخانه روان‌کاری شده‌اند. برداشتن کاسه‌نمد و گریس‌کاری دستی نه تنها توصیه نمی‌شود، بلکه باعث دفرمه شدن لبه آب‌بند و نفوذ سریع‌تر آب و گردوغبار به داخل ساچمه‌ها خواهد شد.
سوال: تفاوت اصلی بلبرینگ ۶۲۰۲ با بلبرینگ ۶۰۰۲ در چیست و آیا می‌توان آن‌ها را به‌جای هم استفاده کرد؟
پاسخ: خیر، این دو قابل جایگزینی نیستند. هر دو دارای قطر داخلی یکسان (۱۵ میلیمتر) هستند، اما بلبرینگ ۶۲۰۲ قطر خارجی بزرگ‌تر (۳۵ میلیمتر در برابر ۳۲ میلیمتر) و پهنای بیشتری (۱۱ میلیمتر در برابر ۹ میلیمتر) دارد؛ در نتیجه بلبرینگ ۶۲۰۲ بدنه مقاوم‌تر و ظرفیت تحمل بار بسیار بالاتری نسبت به سری ۶۰۰۲ ارائه می‌دهد.
