راهنمای جامع انواع شبکه (قفسه) بلبرینگ: متریال، کاربرد صنعتی و راهنمای کدهای فنی برندها
شبکه یا قفسه بلبرینگ (Cage) یکی از حیاتیترین، پیچیدهترین و در عین حال پنهانترین اجزای داخلی قطعات چرخشی است. چه در حال اورهال ماشینآلات سنگین استخراج معدن و تجهیزات کشاورزی باشید، چه به دنبال تامین قطعه برای اسپیندلهای پرسرعت تراشکاری CNC، نوع قفسه مستقیماً روی محدودیت سرعت، تحمل دمایی، نحوه توزیع روانکار و در نهایت طول عمر یاتاقان شما تأثیر میگذارد.
شبکه نگهدارنده ساچمه (Cage) در بلبرینگ دقیقاً چه وظایفی دارد؟
بدون حضور قفسه، ساچمهها یا رولرها در حین چرخش به یکدیگر برخورد کرده و اصطکاک مخربی تولید میکنند. قفسهها در انواع بلبرینگ و یاتاقانها وظایف کلیدی زیر را بر عهده دارند:
- فاصلهگذاری دقیق (Separation): با ایجاد فاصله ثابت و استاندارد بین اجزای غلتنده، از برخورد آنها به یکدیگر جلوگیری کرده و مانع از افزایش شدید دما و سایش میشوند.
- هدایت اصولی (Guidance): ساچمهها را در مسیر درست شیار سوراخ داخلی (Bore) نگه میدارند تا توزیع بار (شعاعی و محوری) در سرتاسر بلبرینگ یکنواخت باشد و از انحراف قطعات در سرعتهای بالا جلوگیری شود.
- حفظ یکپارچگی (Retention): در بلبرینگهای تفکیکپذیر (مانند رولبرینگهای مخروطی یا استوانهای)، مانع از ریزش و از هم پاشیدن ساچمهها هنگام مونتاژ، دمونتاژ یا نصب قطعه روی شفت میشوند.
- بهینهسازی سیستم روانکاری: قفسهها طوری طراحی میشوند که فضای کافی برای حرکت روانکار (گریس یا روغن) فراهم کنند. آنها به توزیع یکنواخت روانکار در کل فضای داخلی کمک کرده و از خشک کار کردن قطعه در استارتهای اولیه جلوگیری میکنند.

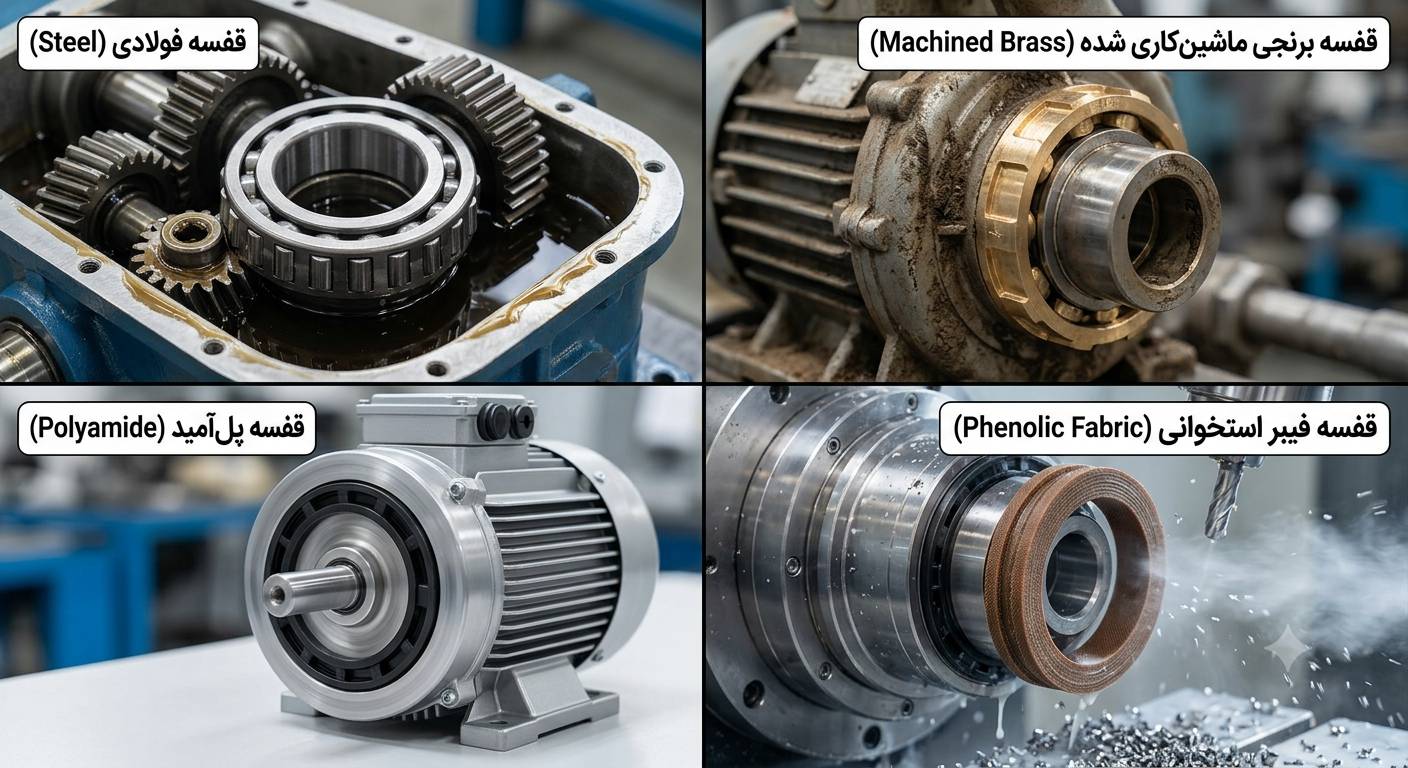

بررسی تخصصی انواع متریال قفسه و کاربردهای صنعتی آنها
انتخاب متریال قفسه باید با شرایط کاری ماشینآلات (سرعت دوران، پیک دمایی، میزان لرزش و بارهای شوکی) کاملاً همخوانی داشته باشد. استفاده از بلبرینگ با قفسه اشتباه میتواند منجر به توقف کامل خط تولید شود.
۱. قفسه فولادی (Steel Cage)
این متریال رایجترین نوع قفسه است که از ورقهای فولاد کمکربن پرسشده (و در شرایط خاص محیطی از فولاد ضدزنگ) تولید میشود.
- ویژگیهای فنی: وزن نسبتاً کم نسبت به برنج، مقاومت سایش مطلوب، استحکام ساختاری بالا و تحمل حرارتی عالی (معمولاً تا ۳۰۰ درجه سانتیگراد).
- کاربرد صنعتی: کاربردهای عمومی، الکتروموتورهای استاندارد، گیربکس ماشینآلات صنعتی، تجهیزات و ادوات کشاورزی، و محیطهایی که دمای کاری بالایی دارند اما تنشهای شوکی و ارتعاشات در آنها در محدوده نرمال است.
۲. قفسه برنجی ماشینکاری شده (Machined Brass Cage)
برخلاف قفسههای فولادی که پرس میشوند، این قفسهها از شمشهای یکپارچه آلیاژ برنج با دقت بالا ماشینکاری (تراشکاری) میشوند و ساختاری بسیار مستحکم و توپر دارند.
- ویژگیهای فنی: مقاومت بینظیر در برابر بارهای شوکی (Shock Loads)، شتابهای ناگهانی، نیروهای گریز از مرکز در ابعاد بزرگ و ارتعاشات شدید. برنج اصطکاک بسیار کمتری با ساچمههای فولادی ایجاد میکند. همچنین در صورت قطع موقت سیستم روانکاری، ساختار آلیاژ برنج خاصیت خودروانکنندگی (Self-lubricating) نسبی دارد که مانع از قفل شدن فوری (Seizing) میشود. تحمل دمایی این قفسهها تا ۲۵۰ درجه سانتیگراد است.
- کاربرد صنعتی: کمپرسورهای صنعتی بزرگ، سنگشکنهای معدنی، پمپهای فشار قوی، گیربکسهای کاهنده صنایع فولاد، و ماشینآلات سنگین راهسازی و استخراج معدن.
۳. قفسه پلیآمید / پلاستیک مهندسی (Polyamide / Nylon Cage)
این شبکهها از پلاستیکهای مهندسی تزریقی، غالباً پلیآمید ۶,۶ (PA66) که با الیاف شیشه (Glass-fiber) تقویت شدهاند، ساخته میشوند.
- ویژگیهای فنی: وزن فوقالعاده سبک که اجازه کار در سرعتهای دورانی بسیار بالا را میدهد. این متریال به دلیل الاستیسیته ذاتی، ارتعاشات را جذب کرده و در حین کار صدای بسیار کمی (Low Noise) تولید میکند. همچنین در صورت خرابی کامل بلبرینگ، قفسه پلاستیکی خرد شده و خطر قفل شدن ناگهانی شفت را به حداقل میرساند. بزرگترین نقطه ضعف: محدودیت دمایی شدید. دمای کاری مداوم این قفسهها نباید از ۱۲۰ درجه سانتیگراد تجاوز کند.
- کاربرد صنعتی: ابزارآلات برقی صنعتی، آلترناتورها، ماشینآلات نساجی حساس، تجهیزات پزشکی، و موتورهایی که به نویز پایین و سرعت بالا نیاز دارند.
۴. قفسه فیبر استخوانی / رزین فنولیک (Phenolic / Fabric Cage)
این قفسههای بسیار تخصصی از قرار گرفتن لایههای متراکم پارچه یا الیاف نخی که با رزینهای فنولیک (باکالیت) آغشته شدهاند، تحت فشار و حرارت بسیار بالا تولید میگردند و سپس با دقت میکرونی ماشینکاری میشوند.
- ویژگیهای فنی: مهمترین مزیت این متریال، ساختار متخلخل (Porous) آن است. این تخلخل قابلیت فوقالعادهای در جذب و نگهداری روغن و گریس دارد، به طوری که در سرعتهای فوقالعاده بالا (Ultra-High Speed) روانکاری بینظیری ارائه میدهد و از تبخیر یا پرتاب شدن روانکار بر اثر نیروی گریز از مرکز جلوگیری میکند. وزن آن از فولاد و برنج بسیار کمتر است، اما محدودیت دمایی آن نهایتاً تا ۱۳۰ درجه سانتیگراد میباشد.
- کاربرد صنعتی: این قفسه پادشاه سرعت است. منحصراً در بلبرینگهای اسپیندل دستگاههای CNC، توربینهای پرسرعت، فرزهای دقیق و تجهیزات پیشرفته هوافضا استفاده میشود.
جدول یکپارچه پسوندهای فنی (Suffixes) قفسه در برندهای معتبر جهانی
برای انتخاب و ثبت سفارش قطعات صنعتی، آشنایی با زبان استاندارد برندها الزامی است. پسوندها (Suffixes) در انتهای کد فنی بلبرینگ (مثلاً 6205 TN9) نوع قفسه را مشخص میکنند. جدول زیر راهنمای جامعی برای رمزگشایی این کدهای فنی در برندهای مطرح جهانی است:
نوع متریال شبکه (Cage) | نوع متریال شبکه (Cage) | FAG / INA | KOYO | NSK | NTN | NACHI | PFI / FBJ / PMX |
فولاد پرسشده (Steel) | J ، W ، (یا بدون پسوند) | J ، (یا بدون پسوند) | J ، (یا بدون پسوند) | J ، W ، (یا بدون پسوند) | J ، (یا بدون پسوند) | J ، (یا بدون پسوند) | J ، (یا بدون پسوند) |
برنج ماشینکاری شده (Brass) | M ، MA ، MB ، ML | M ، M1 ، MA ، MB | M ، FY | M ، MA ، MB | L1 ، M | M | M ، MA |
پلیآمید / پلاستیک مهندسی (Polyamide) | TN9 ، P ، TN | TVP ، TVH ، TVPB | FG ، NG | TNG ، T2X ، TY | T2 ، TTV ، P | TN9 ، TV ، P | TN9 ، TV |
فیبر استخوانی / فنولیک (Phenolic) | TH ، T ، TA ، TB | T ، TH ، TB | T | TRT ، TR ، TY | A | T1 ، T2 | T |
فولاد ضدزنگ (Stainless Steel) | استفاده محدود | G-S | - | - | - | - | - |
نکته مهم: در بسیاری از بلبرینگهای شیار عمیق استاندارد، اگر قطعه دارای قفسه فولادی باشد، برندها از درج پسوند خودداری میکنند و کد به صورت ساده مثلاً 6308 نوشته میشود.
نکته مهم: در بسیاری از بلبرینگهای شیار عمیق استاندارد، اگر قطعه دارای قفسه فولادی باشد، برندها از درج پسوند خودداری میکنند و کد به صورت ساده مثلاً 6308 نوشته میشود.
راههای تشخیص و تایید فیزیکی متریال قفسه (بدون نیاز به کاتالوگ)
در زمان تامین قطعه یا بازرسی انبار، اگر بلبرینگ فاقد بستهبندی بود یا کد آن ناخوانا شده بود، با بررسیهای فیزیکی زیر میتوانید نوع قفسه را با دقت بالا تشخیص دهید:
- تست مغناطیسی (آهنربا): سریعترین روش برای تفکیک فولاد. قفسههای برنجی، پلیآمید و فیبر استخوانی هیچگونه واکنشی به آهنربا نشان نمیدهند. تنها قفسههای فولادی محکم به آهنربا میچسبند.
- بررسی ظاهری، بافت و وزن:
- فولادی: ظاهری صیقلی، براق و پرچ شده دارد. ضخامت ورق آن کم است و رنگ آن کاملاً نقرهای متالیک است.
- برنجی: وزن بسیار سنگینی دارد. رنگ آن زرد/طلایی مات است. به دلیل فرآیند تولید، ضخامت دیوارههای آن زیاد است و معمولاً اگر با دقت نگاه کنید، خطوط ریز ماشینکاری روی سطح آن قابل مشاهده است.
- فیبر استخوانی (فنولیک): بسیار سبک است. رنگ آن معمولاً قهوهای روشن تا تیره (گاهی متمایل به زرشکی) است. اگر به لبههای آن دقت کنید، بافت لایهای (شبیه به پارچه پرس شده) کاملاً مشخص است و سطحی صیقلی مانند پلاستیک ندارد.
- پلیآمید: رنگ مشکی، قهوهای یا کرم یکدست دارد. سطح آن کاملاً صاف و یکپارچه (حاصل از تزریق پلاستیک) است و روی آن رد قالبگیری دیده میشود.
- تست آکوستیک (صدا): با یک پین فلزی کوچک ضربه آرامی به قفسه بزنید؛ قفسه پلیآمید صدای خفه و بمی (مثل ضربه به پلاستیک فشرده) میدهد. فیبر استخوانی صدایی خشکتر از پلاستیک دارد. اما قفسه فولادی و برنجی صدای زنگدار فلزی (Metallic Ring) و طنینداری تولید میکنند.
خط قرمزها در انتخاب و جایگزینی قفسهها
آگاهی از تفاوت این متریالها از فجایع صنعتی جلوگیری میکند. رعایت اصول زیر در جایگزینی قطعات الزامی است:
- خطر ذوب شدن: هرگز یک بلبرینگ با قفسه پلیآمید (مثل پسوند TN9) یا فیبر استخوانی را برای گیربکسها یا محیطهایی با دمای کاری بالای ۱۲۰ درجه سانتیگراد جایگزین مدل فولادی نکنید. ذوب شدن شبکه پلاستیکی در داخل یاتاقان، باعث به هم چسبیدن ساچمهها و خرد شدن کامل قطعه و آسیب جدی به شفت و هوزینگ میشود.
- خطر افت سرعت و اصطکاک: برای اسپیندلهای CNC که دورهای بالای ۲۰ هزار دور در دقیقه دارند، استفاده از قفسه فولادی به جای فیبر استخوانی باعث افزایش شدید نیروی گریز از مرکز، عدم روانکاری مناسب ساچمهها، داغ کردن آنی اسپیندل و سوختن بلبرینگ میشود.

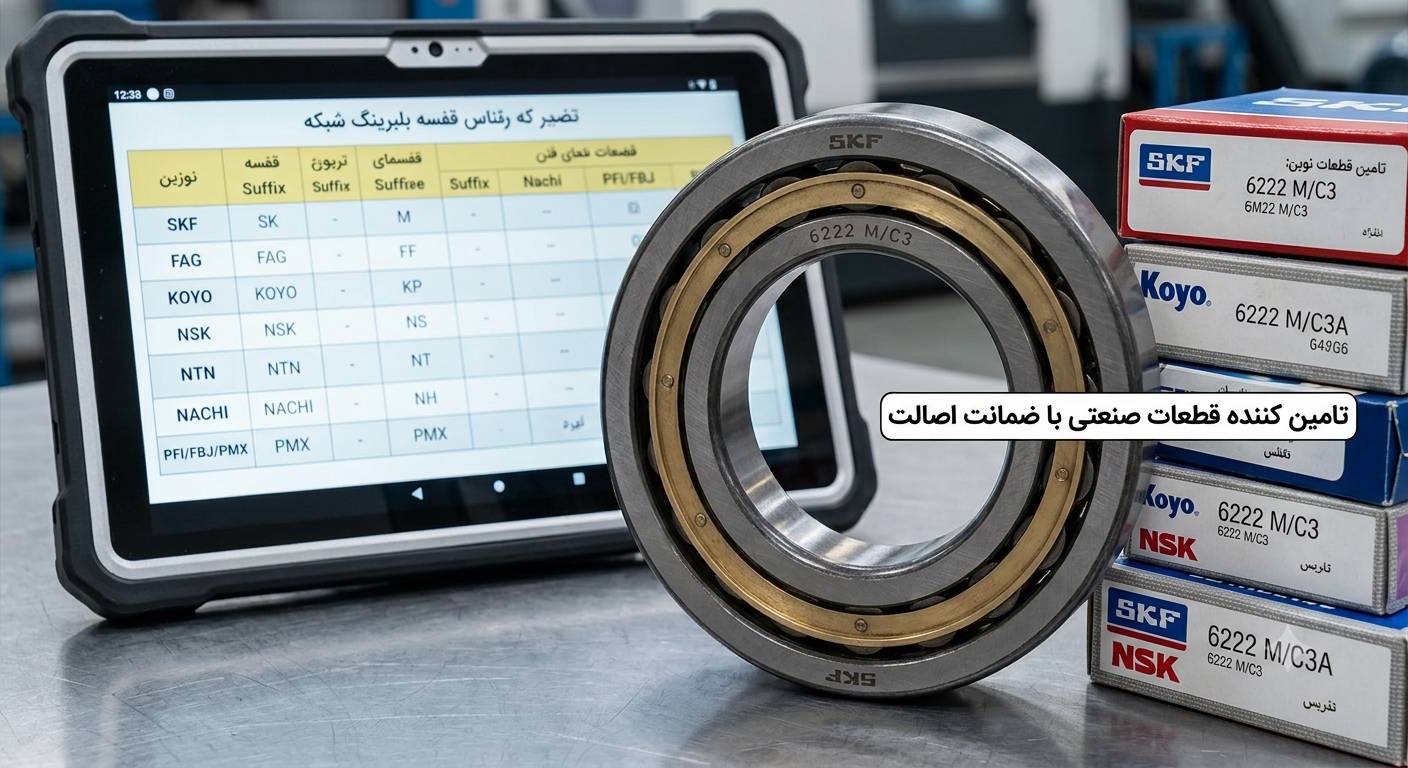

تامین قطعات صنعتی استاندارد با ضمانت اصالت در چرخش نوین نیلی
